Алгоритм Хаффмана
Классический алгоритм Хаффмана
Один из классических алгоритмов, известных с 60-х годов. Использует только частоту появления одинаковых байт в изображении. Сопоставляет символам входного потока, которые встречаются большее число раз, цепочку бит меньшей длины. И, напротив, встречающимся редко — цепочку большей длины. Для сбора статистики требует двух проходов по изображению.
Для начала введем несколько определений.
Определение. Пусть задан алфавит Y ={a1, ..., ar}, состоящий из конечного числа букв. Конечную последовательность символов из Y
будем называть словом в алфавите Y
, а число n — длиной слова A. Длина слова обозначается как l(A).
Пусть задан алфавит W , W
={b1, ..., bq}. Через B
обозначим слово в алфавите W и через S(W
) — множество всех непустых слов в алфавите W
.
Пусть S=S(Y
) — множество всех непустых слов в алфавите Y
, и S' — некоторое подмножество множества S. Пусть также задано отображение F, которое каждому слову A, A?
S(Y ), ставит в соответствие слово
B=F(A), B? S(W
).
Слово В будем назвать кодом сообщения A, а переход от слова A к его коду — кодированием.
Определение. Рассмотрим соответствие между буквами алфавита Y и некоторыми словами алфавита W :
a1
— B1,
a2
— B2,
. . .
ar
— Br
Это соответствие называют схемой и обозначают через S
. Оно определяет кодирование следующим образом: каждому слову
из S'(W )=S(W
) ставится в соответствие слово
, называемое кодом слова A. Слова B1 ... Brназываются элементарными кодами. Данный вид кодирования называют алфавитным кодированием.
Определение. Пусть слово В имеет вид
B=B' B"
Тогда слово B'называется началом или префиксом слова B, а B" — концом слова B. При этом пустое слово L
и само слово B считаются началами и концами слова B.
Определение. Схема Sобладает свойством префикса, если для любых iи j(1?i, j? r, i? j) слово Bi
не является префиксом слова Bj.
Теорема 1. Если схема Sобладает свойством префикса, то алфавитное кодирование будет взаимно однозначным.
Предположим, что задан алфавит Y
={a1,..., ar} (r>1) и набор вероятностей p1, . . . , pr
появления символов a1,..., ar. Пусть, далее, задан алфавит W , W
={b1, ..., bq} (q>1). Тогда можно построить целый ряд схем S алфавитного кодирования
a1
— B1,
. . .
ar
— Br
обладающих свойством взаимной однозначности.
Для каждой схемы можно ввести среднюю длину lср, определяемую как математическое ожидание длины элементарного кода:
— длины слов.Длина lср
показывает, во сколько раз увеличивается средняя длина слова при кодировании со схемой S .
Можно показать, что lср
достигает величины своего минимума l*
на некоторой Sи определена как
Определение. Коды, определяемые схемой S
с lср= l*, называются кодами с минимальной избыточностью, или кодами Хаффмана.
Коды с минимальной избыточностью дают в среднем минимальное увеличение длин слов при соответствующем кодировании.
В нашем случае, алфавит Y ={a1,..., ar} задает символы входного потока, а алфавит W
={0,1}, т.е. состоит всего из нуля и единицы.
Алгоритм построения схемы S
можно представить следующим образом:
Шаг 1. Упорядочиваем все буквы входного алфавита в порядке убывания вероятности. Считаем все соответствующие слова Bi
из алфавита W ={0,1} пустыми.
Шаг 2. Объединяем два символа air-1
и air
с наименьшими вероятностями pi
r-1 и pi
r в псевдосимвол a'{air-1 air} c вероятностью pir-1+pir. Дописываем 0 в начало слова Bir-1
(Bir-1=0Bir-1), и 1 в начало слова Bir
(Bir=1Bir).
Шаг 3. Удаляем из списка упорядоченных символов air-1
и air, заносим туда псевдосимвол a'{air-1air}. Проводим шаг 2, добавляя при необходимости 1 или ноль для всех слов Bi, соответствующих псевдосимволам, до тех пор, пока в списке не останется 1 псевдосимвол.
Пример: Пусть у нас есть 4 буквы в алфавите Y
={a1,..., a4} (r=4), p1=0.5, p2=0.24,
p3=0.15, p4=0.11
. Тогда процесс построения схемы можно представить так:Производя действия, соответствующие 2-му шагу, мы получаем псевдосимвол с вероятностью 0.26 (и приписываем 0 и 1 соответствующим словам). Повторяя же эти действия для измененного списка, мы получаем псевдосимвол с вероятностью 0.5. И, наконец, на последнем этапе мы получаем суммарную вероятность 1.
Для того, чтобы восстановить кодирующие слова, нам надо пройти по стрелкам от начальных символов к концу получившегося бинарного дерева. Так, для символа с вероятностью p4, получим B4=101, для p3
получим B3=100, для p2
получим B2=11, для p1
получим B1=0. Что означает схему:
a1
— 0,
a2
— 11
a3
— 100
a4
— 101
Эта схема представляет собой префиксный код, являющийся кодом Хаффмана. Самый часто встречающийся в потоке символ a1
мы будем кодировать самым коротким словом 0, а самый редко встречающийся a4
длинным словом 101.
Для последовательности из 100 символов, в которой символ a1
встретится 50 раз, символ a2
— 24 раза, символ a3
— 15 раз, а символ a4
— 11 раз, данный код позволит получить последовательность из 176 бит (
). Т.е. в среднем мы потратим 1.76 бита на символ потока.Доказательства теоремы, а также того, что построенная схема действительно задает код Хаффмана, смотри в [10].
Как стало понятно из изложенного выше, классический алгоритм Хаффмана требует записи в файл таблицы соответствия кодируемых символов и кодирующих цепочек.
На практике используются его разновидности. Так, в некоторых случаях резонно либо использовать постоянную таблицу, либо строить ее “адаптивно”, т.е. в процессе архивации/разархивации. Эти приемы избавляют нас от двух проходов по изображению и необходимости хранения таблицы вместе с файлом. Кодирование с фиксированной таблицей применяется в качестве последнего этапа архивации в JPEG и в рассмотренном ниже алгоритме CCITT Group 3.
Характеристики классического алгоритма Хаффмана:
Коэффициенты компрессии: 8, 1,5, 1 (Лучший, средний, худший коэффициенты).
Класс изображений: Практически не применяется к изображениям в чистом виде. Обычно используется как один из этапов компрессии в более сложных схемах.
Симметричность: 2 (за счет того, что требует двух проходов по массиву сжимаемых данных).
Характерные особенности: Единственный алгоритм, который не увеличивает размера исходных данных в худшем случае (если не считать необходимости хранить таблицу перекодировки вместе с файлом).
<
Алгоритм Хаффмана с фиксированной таблицей CCITTGroup 3 Близкая модификация алгоритма используется при сжатии черно-белых изображений (один бит на пиксел). Полное название данного алгоритма CCITT Group 3. Это означает, что данный алгоритм был предложен третьей группой по стандартизации Международного Консультационного Комитета по Телеграфии и Телефонии (Consultative Committee International Telegraph and Telephone). Последовательности подряд идущих черных и белых точек в нем заменяются числом, равным их количеству. А этот ряд, уже в свою очередь, сжимается по Хаффману с фиксированной таблицей. Определение: Набор идущих подряд точек изображения одного цвета называется серией.Длина этого набора точек называется длиной серии. В таблице, приведенной ниже, заданы два вида кодов: Коды завершения серий — заданы с 0 до 63 с шагом 1. Составные (дополнительные) коды — заданы с 64 до 2560 с шагом 64. Каждая строка изображения сжимается независимо. Мы считаем, что в нашем изображении существенно преобладает белый цвет, и все строки изображения начинаются с белой точки. Если строка начинается с черной точки, то мы считаем, что строка начинается белой серией с длиной 0. Например, последовательность длин серий 0, 3, 556, 10, ... означает, что в этой строке изображения идут сначала 3 черных точки, затем 556 белых, затем 10 черных и т.д. На практике в тех случаях, когда в изображении преобладает черный цвет, мы инвертируем изображение перед компрессией и записываем информацию об этом в заголовок файла. Алгоритм компрессии выглядит так: for(по всем строкам изображения) { Преобразуем строку в набор длин серий; for(по всем сериям) { if(серия белая) { L= длина серии; while(L > 2623) { // 2623=2560+63 L=L-2560; ЗаписатьБелыйКодДля(2560); } if(L > 63) { L2=МаксимальныйСостКодМеньшеL(L); L=L-L2; ЗаписатьБелыйКодДля(L2); } ЗаписатьБелыйКодДля(L); //Это всегда код завершения } else { [Код аналогичный белой серии, с той разницей, что записываются черные коды] } } // Окончание строки изображения } Поскольку черные и белые серии чередуются, то реально код для белой и код для черной серии будут работать попеременно. В терминах регулярных выражений мы получим для каждой строки нашего изображения (достаточно длинной, начинающейся с белой точки) выходной битовый поток вида: ((<Б-2560>)*[<Б-сст.>]<Б-зв.>(<Ч-2560>)*[<Ч-сст.>]<Ч-зв.>)+ [(<Б-2560>)*[<Б-сст.>]<Б-зв.>] Где ()* — повтор 0 или более раз, ()+.— повтор 1 или более раз, [] — включение 1 или 0 раз. Для приведенного ранее примера: 0, 3, 556, 10... алгоритм сформирует следующий код: <Б-0><Ч-3><Б-512><Б-44><Ч-10>, или, согласно таблице, 001101011001100101001011010000100 (разные коды в потоке выделены для удобства). Этот код обладает свойством префиксных кодов и легко может быть свернут обратно в последовательность длин серий. Легко подсчитать, что для приведенной строки в 569 бит мы получили код длиной в 33 бита, т.е. коэффициент сжатия составляет примерно 17 раз. Вопрос к экзамену: Во сколько раз увеличится размер файла в худшем случае? Почему? (Приведенный в характеристиках алгоритма ответ не является полным, поскольку возможны большие значения худшего коэффициента сжатия. Найдите их.) |

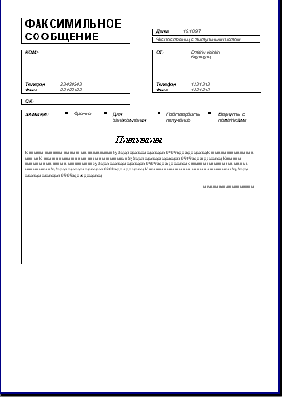

Изображение, для которого очень выгодно применение алгоритма CCITT-3. (Большие области заполнены одним цветом). |
Изображение, для которого менее выгодно применение алгоритма CCITT-3. (Меньше областей, заполненных одним цветом. Много коротких “черных” и “белых” серий). |
Заметим, что единственное “сложное” выражение в нашем алгоритме: L2=МаксимальныйДопКодМеньшеL(L) — на практике работает очень просто: L2=(L>>6)*64, где >> — побитовый сдвиг L влево на 6 битов (можно сделать то же самое за одну побитовую операцию & — логическое И). Упражнение: Дана строка изображения, записанная в виде длин серий — 442, 2, 56, 3, 23, 3, 104, 1, 94, 1, 231, размером 120 байт ((442+2+..+231)/8). Подсчитать коэффициент компрессии этой строки алгоритмом CCITT Group 3. Приведенные ниже таблицы построены с помощью классического алгоритма Хаффмана (отдельно для длин черных и белых серий). Значения вероятностей появления для конкретных длин серий были получены путем анализа большого количества факсимильных изображений. Таблица кодов завершения: |
Длина серии |
Код белой подстроки |
Код черной подстроки |
Длина серии |
Код белой подстроки |
Код черной подстроки |
|
0 | 00110101 | 0000110111 | 32 | 00011011 | 000001101010 | |
1 | 00111 | 010 | 33 | 00010010 | 000001101011 | |
2 | 0111 | 11 | 34 | 00010011 | 000011010010 | |
3 | 1000 | 10 | 35 | 00010100 | 000011010011 | |
4 | 1011 | 011 | 36 | 00010101 | 000011010100 | |
5 | 1100 | 0011 | 37 | 00010110 | 000011010101 | |
6 | 1110 | 0010 | 38 | 00010111 | 000011010110 | |
7 | 1111 | 00011 | 39 | 00101000 | 000011010111 | |
8 | 10011 | 000101 | 40 | 00101001 | 000001101100 | |
9 | 10100 | 000100 | 41 | 00101010 | 000001101101 | |
10 | 00111 | 0000100 | 42 | 00101011 | 000011011010 | |
11 | 01000 | 0000101 | 43 | 00101100 | 000011011011 | |
12 | 001000 | 0000111 | 44 | 00101101 | 000001010100 | |
13 | 000011 | 00000100 | 45 | 00000100 | 000001010101 | |
14 | 110100 | 00000111 | 46 | 00000101 | 000001010110 | |
15 | 110101 | 000011000 | 47 | 00001010 | 000001010111 | |
16 | 101010 | 0000010111 | 48 | 00001011 | 000001100100 | |
17 | 101011 | 0000011000 | 49 | 01010010 | 000001100101 | |
18 | 0100111 | 0000001000 | 50 | 01010011 | 000001010010 | |
19 | 0001100 | 00001100111 | 51 | 01010100 | 000001010011 | |
20 | 0001000 | 00001101000 | 52 | 01010101 | 000000100100 | |
21 | 0010111 | 00001101100 | 53 | 00100100 | 000000110111 | |
22 | 0000011 | 00000110111 | 54 | 00100101 | 000000111000 | |
23 | 0000100 | 00000101000 | 55 | 01011000 | 000000100111 | |
24 | 0101000 | 00000010111 | 56 | 01011001 | 000000101000 | |
25 | 0101011 | 00000011000 | 57 | 01011010 | 000001011000 | |
26 | 0010011 | 000011001010 | 58 | 01011011 | 000001011001 | |
27 | 0100100 | 000011001011 | 59 | 01001010 | 000000101011 | |
28 | 0011000 | 000011001100 | 60 | 01001011 | 000000101100 | |
29 | 00000010 | 000011001101 | 61 | 00110010 | 000001011010 | |
30 | 00000011 | 000001101000 | 62 | 00110011 | 000001100110 | |
31 | 00011010 | 000001101001 | 63 | 00110100 | 000001100111 |
Таблица составных кодов:
Длина серии |
Код белой подстроки |
Код черной подстроки |
Длина серии |
Код белой подстроки |
Код черной подстроки |
|
64 | 11011 | 0000001111 | 1344 | 011011010 | 0000001010011 | |
128 | 10010 | 000011001000 | 1408 | 011011011 | 0000001010100 | |
192 | 01011 | 000011001001 | 1472 | 010011000 | 0000001010101 | |
256 | 0110111 | 000001011011 | 1536 | 010011001 | 0000001011010 | |
320 | 00110110 | 000000110011 | 1600 | 010011010 | 0000001011011 | |
384 | 00110111 | 000000110100 | 1664 | 011000 | 0000001100100 | |
448 | 01100100 | 000000110101 | 1728 | 010011011 | 0000001100101 | |
512 | 01100101 | 0000001101100 | 1792 | 00000001000 |
совп. с белой |
|
576 | 01101000 | 0000001101101 | 1856 | 00000001100 |
— // — |
|
640 | 01100111 | 0000001001010 | 1920 | 00000001101 |
— // — |
|
704 | 011001100 | 0000001001011 | 1984 | 000000010010 |
— // — |
|
768 | 011001101 | 0000001001100 | 2048 | 000000010011 |
— // — |
|
832 | 011010010 | 0000001001101 | 2112 | 000000010100 |
— // — |
|
896 | 011010011 | 0000001110010 | 2176 | 000000010101 |
— // — |
|
960 | 011010100 | 0000001110011 | 2240 | 000000010110 |
— // — |
|
1024 | 011010101 | 0000001110100 | 2304 | 000000010111 |
— // — |
|
1088 | 011010110 | 0000001110101 | 2368 | 000000011100 |
— // — |
|
1152 | 011010111 | 0000001110110 | 2432 | 000000011101 |
— // — |
|
1216 | 011011000 | 0000001110111 | 2496 | 000000011110 |
— // — |
|
1280 | 011011001 | 0000001010010 | 2560 | 000000011111 |
— // — |
Если в одном столбце встретятся два числа с одинаковым префиксом, то это опечатка. Этот алгоритм реализован в формате TIFF. Характеристики алгоритма CCITT Group 3 Коэффициенты компрессии: лучший коэффициент стремится в пределе к 213.(3), средний 2, в худшем случае увеличивает файл в 5 раз. Класс изображений: Двуцветные черно-белые изображения, в которых преобладают большие пространства, заполненные белым цветом. Симметричность: Близка к 1. Характерные особенности: Данный алгоритм чрезвычайно прост в реализации, быстр и может быть легко реализован аппаратно. |
